łączenie rezystorów Kasieńka ;*****: https://matematykaszkolna.pl/forum/rysunek23853.png https://matematykaszkolna.pl/forum/rysunek23854.png Oblicz R1,.....Rn=2Ω Proszę o odpowiedź to jest w 2 klasie liceum więc jeżeli ktoś to umie robić będę wdzięczna za pomoc bardzo ważny jest w tym zapis.POMOCY

Mila: Kasiu jezeli sa 2 oporniki połączone równolegle to rezystancja zastępcza

	1		1		1		R2+R1
		=		+		=
	Rz		R1		R2		R1*R2

	R1*R2
czyli RZ=
	R1+R2

przy połączeniu szeregowym dodajesz R_Z=R₁+R₂ spróbuj nie będę miała teraz wolnej chwili do wieczora

Kasieńka ;*****: ale mogłabyś mi to rozpisać na tamtych przykladach razem z obliczeniami bo ja w tym jestem zielona pleasea nawet wieczorkiem jak będziesz miała chwilkę

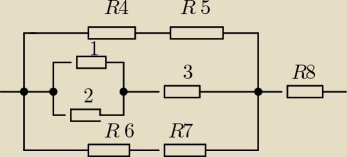

Mila: Oporniki R₁ i R₂ połączone sa równolegle a z nimi szeregowo R₃

	R1*R2
Rz1=		+R3
	R1+R2

	2*2		4
Rz1=		+2=		+2=3Ω
	2+2		4

R₄i R₅ połączone sa szeregowo oporniki R₆ i R₇ połączone są szeregowo R_z2=R₄+R₅=2+2=4 R_z3=R₆+R₇=2+2=4Ω Te trzy opornosci zastepcze połaczone sa ze soba równolegle

	1		1		1		1
		=		+		+		=
	RZ4		Rz1		Rz2		Rz3

	Rz2Rz3+Rz1Rz3+Rz1Rz2		4*4+3*4+3*4		40
		=		=
	Rz1Rz2Rz3		3*4*4		48

	48		1
RZ4=		=1		=1,2Ω
	40		5

rezystancja zastepcza R_Z4 połączona jest z R₈ szeregowo R_Z=R_z4+R₈=1,2Ω+2Ω=3.2Ω

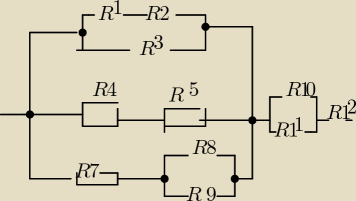

Mila: R₁ iR₂ połączone są szeregowo ze sobą i równolegle z R₃

	(R1+R2)*R3		2+2)*2		8
Rz1=		=		=		=4/3
	R1+R2+R3		2+2+2		6

R_z2=R₄+R₅=2+2=4Ω R₇ połączony jest szeregowo z połączonymi równolegle R₈ iR₉

	R8R9		2*2
Rz3=R7+		=2+		=3Ω
	R8+R9		2+2

te trzy rezystancje zastepcze połaczone sa ze soba równolegle

	Rz1Rz2Rz3		4/3*4*3		48
RZ4=		=		=
	Rz1RZ2+Rz2Rz3+Rz1Rz3		4/3*4+4*3+4/3*3		76

R₁₀ iR₁₁ połączone są równolegle i szeregowo z R₁2 i R_z4

	R10*R11
Rz5=		=1Ω
	R10+R11

R_Z=R_z4+R_z5+R₁2
