Łączenie rezystorów Paulinka ;*: Oblicz R1,.....Rn=2Ω Proszę o odpowiedź to jest w 2 klasie liceum więc jeżeli ktoś to umie robić będę wdzięczna za pomoc

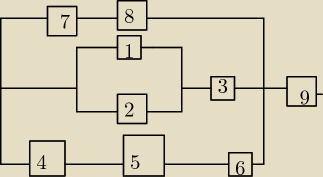

:P: poczytaj sobie −−−−> http://brasil.cel.agh.edu.pl/~08plozinski/obwod-pradu-stalego/laczenie.php czyli jak dla mnie to Rezystencja zastępcza −−−−−−−> R_z policzmy najpierw te 2 w środku (1 i 2), one są połączone równolegle, czyli: ¹_Rz = ¹_2Ω + ¹_2Ω = ²_2Ω => R_z = ^2Ω₂ = 1Ω <−− i to jest rezystencja zastępcza dla tych dwóch, czyli jakby nie było tych dwóch tylko zamiast nich jeden(nazwijmy go 12) o wartości 1Ω. teraz on jest połączony szeregowo z kolejnym (3) szeregowo, czyli −−−−>1Ω + 2Ω = 3Ω i już mamy zastępczy (123) teraz zostawmy naszego (123) i policzmy (456) są połączone szeregowo, czyli 2Ω+2Ω+2Ω = 6Ω <−−−−−−(456) zostawmy i policzmy(78), też są szeregowo (jeden obok drugiego) 2Ω +2Ω = 4Ω <<<−−−−−− mamy (78) teraz zauważ, że (78) i (123) i (456) są połączone względem siebie równolegle czyli ¹_Rz = ¹_4Ω + ¹_3Ω + ¹_6Ω = ³_12Ω + ⁴_12Ω + ²_12Ω = ⁹_12Ω więc R_z = ^12Ω₉ <−−−−−−− i to jest zastępstwo (12345678) teraz cały (12345678) jest jeszcze szeregowo połączony z (9) ^12Ω₉ + 2Ω = 1¹₃Ω + 2Ω = 3¹₃Ω. Rezystencja zastępcza dla układu, gdy każdy rezystor ma 2Ω = 3¹₃Ω. jak coś pytaj.
