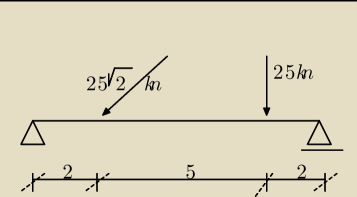

Reakcje, wykresy Mechanika: Dla podanej konstrukcji narysować wykresy N, Q i M. Hej Mógłby ktoś pomóc mi z tym zadaniem. Nie wiem jak to obliczać

Mechanika: Ta kreska pod prawym trójkątem − pomyliło mi się i ma być (ta kreska) pod trójkątem z lewej strony.

Mechanika: up

Mechanika: up up

Mechanika: up up up

ZKS: Ta siła 25√2kN działa pod jakim kątem?

ZKS: Jeżeli jest to 45^o to siłę 25√2 rozbijasz na dwie składowe poziomą i pionową.

	1
Pozioma siła wynosi 25√2 * sin(45o) = 25√2 *		= 25
	√2

	1
siła pionowa 25√2 * cos(45o) = 25√2 *		= 25.
	√2

ZKS: Zakładam że te wymiary są w metrach.

ZKS:

ZKS:

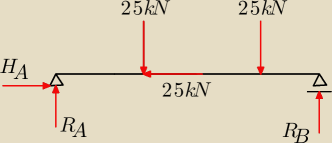

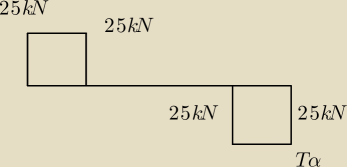

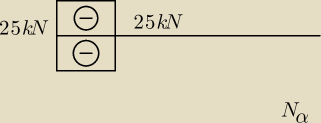

ZKS: To można od razu narysować (układ symetryczny) ale jeżeli dopiero zaczynasz to lepiej jest policzyć wszystkie reakcje aby narysować wykresy. ∑ X = 0 ; H_A − 25 = 0 ⇒ H_A = 25kN ∑ M_B = 0 ; R_A * 9 − 25 * 7 − 25 * 2 = 0 ⇒ 9R_A = 9 * 25 ⇒ R_A = 25kN ∑ M_A = 0 ; −R_B * 9 + 25 * 7 + 25 * 2 = 0 ⇒ −9R_B = −9 * 25 ⇒ R_B = 25kN

Mechanika: ZKS ta kreska pod tą drugą podporą ma być pod pierwszą, źle narysowałem.

Mechanika: Jeżeli chodzi o kąt to nie ma podane jaki kąt

Mechanika: Kreska pod pierwszą podporą.. A jak to zmieni obliczenia i rysunek?

Mechanika: up

...: jesteś a mechanice ... i nie rozumiesz różnicy w podporach (stałej i przesuwnej) Jakie reakcje masz w obu tych podporach?

Mechanika: wiem jakie są reakcje bardziej mi chodzi obliczenie reakcji

...: ... ciekawe .. wiesz ... ale nie potrafisz policzyć −

Mechanika: no
