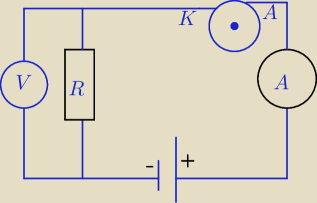

. Piotr 10: FIZYKA http://www.cke.edu.pl/images/stories/Matura2006/a2_fizyka_rozw.pdf Zadanie numer 25.4 W odpowiedzi jest trochę inny schemat obwodu, więc narysuje swój, i bardzo bym był wdzięczny jeśli ktoś by to sprawdził Tam na gorze jest fotokomórka( troszkę nie wyszła mi ) Czy taki schemat też jest dobry ?

Maslanek: Hmm... Opornik jest połączony z fotodiodą szeregowo w kierunku hamowania. Przez ten obwód nie ma prawa płynąć prąd (no chyba, że dioda by się przebiła )

Piotr 10: aha, dzięki

Maslanek: Tak mi się wydaję. Nie jestem już pewny. I ten schemat podany przez nich... Tak patrzę i wydaje się, że jest w kierunku przewodzenia. A jeśli tak, to jest to dziwne... Chyba powinienem poczytać trochę o prądzie

Piotr 10: Mi wydawało się, że mam dobrze

Trivial: Nie masz dostępnego opornika tylko potencjometr.

Piotr 10: potencjometr to inaczej opornik regulowany ? Reguluje napięcie i natezenie pradu w obwodzie, tak?

Trivial: Potencjometr działa jak dzielnik napięcia, w którym można ustawić proporcje.

daras: fotokatoda−elektroda ujemna, reszta Ok

Piotr 10: daras wiem o tym, ale zbytnio nie rozumiem co mam poprawić

Piotr 10: a i daras mam pytanie. Jak mam woltomierz w obwodzie, to amperomierz w obwodzie musi być równolegle połączony ?

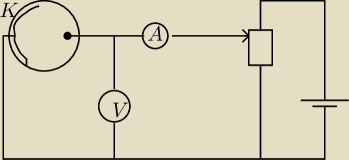

daras: Piotrze ja tak ładnie nie rysuje jak Ty

daras: amperomierz szeregowo, woltomierz równolegle do fotokomórki

Piotr 10: Powiem tak szczerze, że nadal nie wiem co mam źle

daras: wszystko masz dobrze tylko opornik zastąp suwakowym

Maslanek: Nie wydaje mi się daras. Problemem jest tu włączenie woltomierza. Jeśli nie będzie płynął prąd, to woltomierz wskaże napięcie źródła. Jeśli będzie płynął prąd, to woltomierz wskaże różne napięcia (różny opór diody, do tego nieliniowy chyba). Ale moment, w którym zacznie płynąć prąd i napięcie w tym momencie, bedzie nieuchwytny. Więc ten schemat też wydaje się niezbyt dobry

daras: przecież napisałem ,że woltomierz rónolegle DO FOTOKOMÓRKI

daras: Maślanek doczytałeś o pradach czy wróżysz z fusów?

Maslanek: To co wcześniej narysowałeś było szeregowe i było bez sensu z tego powodu wyżej ^^ To już co innego

daras: ja nie narysowałem mierników

Maslanek: Ale szeregowy obwód narysowałeś

Trivial: daras. Nie wiem jak zachowuje się fotokomórka w obwodzie. Mógłbyś wyjaśnić?

Trivial: Ktoś inny też może.

Maslanek: Zgodnie z falową korpuskularną naturą światła, jeżeli fotony będą miały wystarczającą energię, to wybiją elektrony z metalu. I tak jak podłączymy źródło napięcia w kierunku przewodzenia i nie będziemy oświetlać diody, to prąd nie będzie płynął (?). Kiedy diodę będziemy oświetlać coraz większym strumieniem światła, to przez obwód będzie płynął coraz większy prąd (ilość nośników w obwodzie się zwiększa) aż do pewnego momentu, gdy większy strumień światła właściwie nie wpływa na wartość natężenia prądu. Gdy podłączymy diodę w kierunku hamowania, to prąd nie będzie płynął tak długo jak E_k<e*U_ź (wybite elektrony mają pewną E_k, ale są spowalniane przez oddzaływanie elektryczne). Tak mi się wydaje (ale to tylko pamięciowo). Strasznie długa przerwa

Trivial: A skąd bierze się to światło, którym oświetlamy? Jak regulujemy "strumień światła"?

Maslanek: Lampa, laser, Słońce. Możemy regulować mocą (lampa, laser) albo średnicą przez którą strumień światła się dostaje do diody.

Sławek: Moje trzy grosze... W tym zadaniu chodzi o narysowanie schematu układu do zdejmowania charakterystyki prądowo−napięciowej fotokomórki (czyli wykresu zależności prądu od napięcia). Potencjometr służy do regulacji napięcia. Wartości prądu odczytane dla różnych wartości napięć utworzą współrzędne kolejnych punktów tej charakterystyki. Ponieważ nie wspomina się o przełączaniu biegunowości źródła napięcia to zdjęta charakterystyka może dotyczyć dla kierunku zaporowego (tak jak w przykładowej odpowiedzi) albo dla kierunku przewodzenia.
