jerey: Obliczyc opor zastępczy układu oporników , nie chodzi mi o wynik ani o wzory bo je znam, tylko o to jak mozna "uproscic ten układ" tak aby mozna było zauwazyc jaki połączenie dominuje w obwodzie. cyframi oznaczyłem oporniki, gdzie: 1 = R₁=10Ω 2=R₈=40Ω 3=R₂=40Ω 4=R₇=40Ω 5=R₃=40Ω 6=R₄=20Ω 7=R₅=40Ω 8=R₆=40Ω

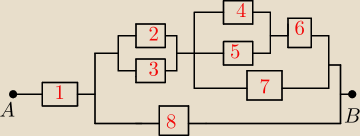

Saizou : narysujemy ten układ w innym położeniu np. takim jak na obrazku i teraz dasz już radę

Panko: Nie wiem czy dobrze myślę ? pary r_2,3= 2,3 ; r_4,5= 4,5 są połączone równolegle Zastąp je przez . r_2,3 , r_4,5 Nastepnie r_4,5,6= r_4,5 i r₆ są w szeregowym poł. Następnie r_{7, 4,5,6}= r₇ , r_4,5,6 równolegle Następnie r_2,3,7,4,5,6 = r_2,3 , r_{7, 4,5,6} w szeregowym teraz r _{8, 2,3,7,4,5,6} =r_2,3,7,4,5,6 , r₈ są równolegle No i ten zastepczy r _{8, 2,3,7,4,5,6} z r₁ w szereg ?

jerey: dzieki Saizou
