Kondensatorki i cos ciekawego:) jok: Jest tutaj osoba, która potrafi policzyć kondensatory, napięcie i ładunek z rysunku?

abc: jeżeli to studia to idz na matematyka.pl tam najprędzej znajdziesz kogoś takiego.

Gustlik: Dawaj, pomoge.

jok:

	Q
NAJWAŻNIEJSZY WZÓR C =
	U

Kierunek oznacza jak płynie natężenie. 30f = 30 μF 6f = 6μF 12f = 12μF Jakie będą nowe napięcia? Profesor od elektrotechniki powiedział, że z praktycznego punktu widzenia nie da się połączyć wszystkich oczek naraz, powiedział abyśmy policzyli najpierw 1 i 2, następnie dołożyli 3. Liczymy U₁₂ = (100 +20 )v = 120 Vbo prąd płynie w tym samym kierunku.

	1		1
C12 =		+		= 5 μF
	C1		C2

ΔQ₁₂ = U₁₂ * C₁₂ = 600C(kolumbów ) Nowe natężenie na U₁ będzie

	ΔQ12
U1N = U1stare −		= 80V ponieważ oddaje swoje plusiki i maleje wtedy
	C1

natężenie (tak mi tłumaczył profesor)

	ΔQ12
U2N = U2stare +		= 120V ponieważ dostaje plusiki od U1 jak wskazuje
	C2

kierunek Proszę o sprawdzenie i podpowiedź jak obliczyć U₂ nowe gdy połącze to z U₃ − równolegle

Gustlik: Narysuj lepiej rysunek, bo ten jest nieprzejrzysty. Jak mają być połączone te kondensatory?

jok: Mam natężenie prądu dla poszczególnych ogniwek gdy połącze je wszystkie, gdy połącze 1 i 2 to jest połączenie szeregowe gdy połącze z 1 i 2 z 3 będzie połączenie równoległe C₁ = 18μF U₁ = 100 V C₂ = 6μF U₂ = 20V C₃ = 12μF U₃ = 0 V Are you understand me?

Gustlik: Ma być tak? Proszę, narysuj to jakoś po ludzku, tak jak na fizyce, a nie po chińsku. Pomoge, tylko muszę mieć dobry rysunek.

jok: Twój rysunek jest chyba dobry, tylko dodaj jeszcze natężenia i będzie git Nic nie poradze, że takie zadania dostaje

jok: Dane dla 1, 2 i 3 masz wyżej rozpisane, rozumiesz teraz zadanie? Gdzie czerwone kropki to jest natężenie Chyba będzie tak, jeżeli nie wiesz jak to zrobić to napisz.

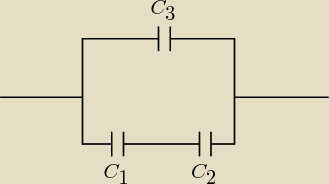

Gustlik: No to autor zadań to jakis masochista, lubi komplikować sobie życie taką chińszczyzną. Mamy: C₁ = 30 μF, U₁=100 V C₂ = 6μF, U₂=20 V C₃ = 12μF, U₃=0 V Najpierw łączymy C₁ i C₂ szeregowo i mamy napięcie na gałęzi C₁C₂ U₁₂=100 V + 20 V =120 V. Liczymy ładunek Q₁₂ Najpierw pojemność:

1		1		1		1		1		1		5		6
	=		+		=		+		=		+		=		=
C12		C1		C2		30		6		30		30		30

	1
=		⇒ C12=5 μF=5*10−6F
	5

Q₁₂=U₁₂*C₁₂=120 V *5*10⁻⁶F = 6*10⁻⁴ C = Q_cał Jeżeli podłączymy teraz trzeci kondensator C₃, to ładunek układu nie zmieni się − zasada zachowania ładunku, po prostu część ładunku przepłynie na C₃. Liczę pojemność układu: C_cał=C₁₂+C₃=5+12=17 μF= 17*10⁻⁶ F Napięcie na zaciskach AB:

	Q12		6*10−4 C
UAB=		=		=35,3 V
	Ccał		17*10−6 F

U_AB=U_3nowe=U{12nowe}=35,3 V, bo na gałęziach równoległych napięcia są równe. Liczę ładunek Q_3nowy: Q_3nowy=U_3nowe*C₃=4,24*10⁻⁴ C Ładunek Q_12nowy=Q_cał−Q_3nowy=6*10⁻⁴−4,24*10⁻⁴=1,76*10⁻⁴ C W gałęzi szeregowej ładunek na całej gałęzi jest taki sam, jak na poszczególnych kondensatorach, czyli Q_1nowy=Q_2nowy=Q{12nowy}=1,76*10⁻⁴ C

	Q2nowy		1,76*10−4 C
Napięcie U2nowe=		=		=29,3 V
	C2		6*10−6 F

jok: Jeżeli podłączymy teraz trzeci kondensator C3, to ładunek układu nie zmieni się − zasada zachowania ładunku, po prostu część ładunku przepłynie na C3 UAB=U3nowe=U{12nowe}=35,3 V, bo na gałęziach równoległych napięcia są równe. Liczę ładunek Q3nowy: W gałęzi szeregowej ładunek na całej gałęzi jest taki sam, jak na poszczególnych kondensatorach, czyli Q1nowy=Q2nowy=Q{12nowy}=1,76*10−4 C ? Napięcie U2nowe=.... ?

jok: idę spać, mam nadzieję, że jeszcze mi pomożesz, ale to już jutro Dobrej nocy )))))))))))))))

Gustlik: Dobranoc ))))

+-: Podaj dokładną treść tego zadania bo te wasze rop\zważania są dziwne,choćy to, że z pierwszego rysunku wynika, że te kodensatory mają jeden koniec połączony do tego samego puktu, więc skąd sie biorą te rysunki szeregowo równoległe. Do jok mieszają Ci się pojęcia natężenie dotyczy wartości prądu, a różnica potencjałów to jest napięcie.

jok: No, napiecie z natezeniem mnie sie miesza, ale wiadomo o co chodzi Natezenie = napiecie / rezystancje dzieki na spostrzezenie. Co do tresci zadania profesor dal mi taki rysunek jak pierwszy, dal "komentarz" do zadania i kazal rozwiazac Oblicz Q oraz U przy połączeniu wszystkich kondensatorow.

jok: siupp help!

+-: Czyli te kondensatory, były połączone jednym końcem teraz ta zwora połączy drugi koniec, kondesatory zostaną połączone równolegle.Dalej na tych drugich końcówkach panują napięcia U1=+100V U2=−20V czy U2=+20V U3=0V. W/g rysunku U2=+20V i tak przyjmuję. Energia układu jest równa sumie energii czyli E=U₁²*C₁/2+U₂²*C₂/2+U₃²*C₃/2=100² *30*10⁻⁶/2+20²*6*10⁻⁶/2+0=0,1512[J] Pojemność zastępcza układu będzie równa sumie tj 48 μF Napięcie na wszystkich kondensatorach będzi równe i wyniesie U=√2E/C =√2*0,1512/48*10⁻⁶≈79,37[V] Ładunki ze wzoru prosto z jak podałeś " NAJWAŻNIEJSZY WZÓR"
