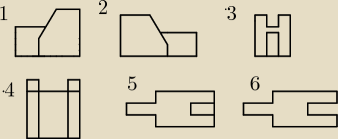

rzutowanie figury Ania: Mam prośbę. Czy mógłby mi ktoś sprawdzić moje rzutowanie figury? Chodzi mi o same jakby kreski (czy jakiejś nie brakuje w poszczególnych rzutach), bo wiem, ze wymiarowanie mam złe, ale ciężko jest to robić odręcznie w tym programie. TUTAJ JEST FIGURA http://www.fotoszok.pl/upload/39ef59ba.png 1. rzut z przodu 2. rzut z tyłu 3. rzut z lewej strony 4. rzut z prawej strony 5. rzut z góry 6. rzut z dołu

Miraclepl: na 2 rzucie musi być wysokość taka sama jak na 1. Na 5 brakuje kresek na obwodzie tego czegoś co wystaje poza obrys bryły, a 6 źle bo od dołu to będzie pełna wfigura bez wcięć (bo tam z góry nie ma rowka przechodzącego przez cały element). W 4 troche za długa ta kreska pozioma przechodząca pod tym rowkiem (pod wypustkami nie będzie kreski) No i oczywiscie to wszystko nie proporcjonalne jest ale o tym wiesz. Trudno tak tłumaczyć, moge to narysować jak chcesz.

Ania: 6 − widzę swój błąd 4 − tez wiem o co chodzi A mógłbyś mi narysować 5 ?

Bogdan: Piąte. To jest szkic.

Bogdan: Szóste trzeba poprawić

ZKS: Przypomniała mi się geometria wykreślna.

Ania: Dziękuję wszystkim bardzo za poprawienie błędów
