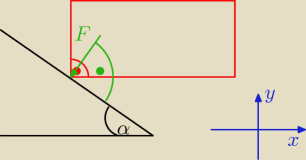

Rzut siły na oś x. Miraclepl: Witam, W ogólności chodzi o to, żeby wyznaczyć rzut siły F na oś x. Mam problem w określeniu gdzie jeszcze bedzie kąt α na tym rysunku. Nazwijmy Fx, rzutem siły na oś Ox. Czy Fx=cosα? czy może Fx=sinα? Tak to wygląda w oryginalne. Nie proszę o rozwiązanie zadania ale jeśli ktoś się skusi to będę bardzo wdzięczny. Wiem, że może trochę niezrozumiale to napisałem, ale jest to zadanie z mechaniki (statyki) mam wyznaczyć reakcje w podporze (nie uwzględniona na rysunku) ale musze znać też rzuty sił na oś x i y. Na czerwono jest prostokąt oparty o pryzmę nachyloną pod kątem α. Pozdrawiam

Miraclepl: W oryginale tak to wygląda: http://imageshack.us/photo/my-images/507/3statyka.png/

dragon: kąt α jest częścią kąta prostego (kol. zielony) tą pod prostokątem

Miraclepl: Innymi słowy, czy taka zależność jest prawdziwa? Czy α=β?

Ajtek: Tak.

Miraclepl: Czyli mogę narysować w ten sposób i powiedzieć, że F_x=F*sinα? a F_y=F*cosα
