Szymon: MECHANIKA Jak rozwiązalibyście taki układ ? http://ifotos.pl/zobacz/mechanika_rxpsxnw.png/ Rax=0,85P, Ray=0,51P, Rb =P/2 to moje wyniki w przybliżeniu.

15 lut 13:54

Szymon: osświeżam

15 lut 14:26

Ted: ... a gdzie moment dla B

15 lut 14:32

Szymon: a dlaczego moment dla B ? Liczyłem tylko moment względem punktu A. Mam 3 niewiadome, więc i 3 równania reakcji. Fix=0, Fiy=0 i MiA.

15 lut 14:43

Ted: ...dla A oczywiście... literówka

15 lut 15:13

Szymon:

	P
Z momentu dla MiA=0 obliczyłem właśnie Rb=
	2

15 lut 15:42

Szymon: http://157.158.18.1/zadania/s1/image6.htm Mogę Cię prosić, żebyś napisał mi równanie dla B , bo nie wiem jak zastosować ten kąt α przy wyznaczaniu B.

15 lut 15:46

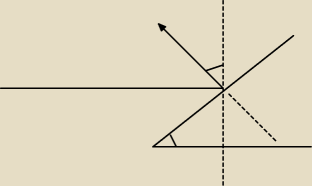

alfa:

15 lut 16:31

Szymon: A dlaczego to tak wyszło ? Nie rozumiem skąd powstał ten kąt u góry.

15 lut 16:39

alfa: ∑M_i_B= Q*1+P*sinα*2−M−R_a_y*2+R_a_x*2=0 Q=q*2

15 lut 16:39

alfa: Gdzie masz mechanikę, jeśli można spytać?

15 lut 16:43

alfa: Widzę, że kolega z Politechniki Śląskiej. Jeśli chodzi o kąt to masz identyczną sytuację jak w zadaniu nr 1. emotka

15 lut 16:52

Szymon: Czyli równania reakcji będą wyglądać w ten sposób?: Fix=0 Rax+P*cosα−Rb*sinα=0 => Rb= Fiy=0 Ray−P*sinα−q*2+Rb*cosα=0 => Ray= MiB=0 −M−Ray*2+Rax*2+P*sinα*2+q*2*1=0 => Rax=

15 lut 17:00

alfa: Tak, dokładnie.

15 lut 17:08

Szymon: 1) http://ifotos.pl/zobacz/M2png_rxparpe.png/ 2) http://ifotos.pl/zobacz/M2png_rxparhs.png/ Na którym z rysunków dobrze zaznaczyłem siły działające ? A może na żadnym ? Męczy mnie ta mechanika (być może to wstęp do mechaniki ? W każdym razie tak się zwie przedmiot

) Będę wdzięczny za wszelką pomoc.

15 lut 17:13

alfa: To jest układ złożony jak widzę, więc musisz rozdzielić to na trzy układy. emotka

15 lut 17:58

Szymon: hm. Tylko w jakich miejscach to podzielić ?

15 lut 18:09

alfa: Musisz wziąć pod uwagę te punkty D,E,F. Generalnie nie może być więcej niewiadomych niż równań. Powinieneś mieć podobne zadanie w notatkach z wykładów.

15 lut 18:34
